Spring-Integration笔记

2021-07-28 约 4369 字预计阅读 9 分钟次阅读

一、what

首先，什么是spring-integration？研究之初，对这根管道有些迷惑，这是队列？这个activeMQ有啥区别？待研究了一段时间之后，才发现，spring-integration越来越像曾经做过的esb组件。那么spring-integration到底是什么呢？

官网给出的解释是，spring-integration是一个功能强大的EIP(Enterprise Integration Patterns)，即企业集成模式。对，spring-integration是一个集大成者。就我自己的理解，集成了众多功能的它，是一种便捷的事件驱动消息框架用来在系统之间做消息传递的。

二、why

那么，我们为什么用它呢？spring-integration的官网上，给出了以下说法

spring-integration的目标

提供一个简单的模型来实现复杂的企业集成解决方案
为基于spring的应用添加异步的、消息驱动的行为
让更多的Spring用户来使用他

看这种解释，我的直观感觉是：啥玩意？不懂啊！接着看到spring-integration的原则
组件之间应该是松散的，模块性的易测的
应用框架应该强迫分离业务逻辑和集成逻辑
扩展节点应该有更好的抽象和可以再使用的能力

感觉，这个应该说的是解耦吧。另外看了下其他人的理解，如果你的系统处在各个系统的中间，需要JMS交互，又需要Database/Redis/MongoDB，还需要监听Tcp/UDP等，还有固定的文件转移，分析。还面对着时不时的更改需求的风险。那么，它再适合不过了。

三、how

那么，重点来了，如何使用呢？在介绍之前，先简单的介绍几个名词。

1.Message

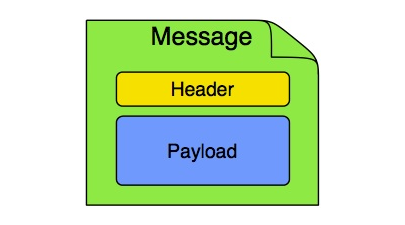

Message是它的基础构件和核心，所有的流程都围绕着Message运转，如图所示

Message，就是所说的消息体，用来承载传输的信息用的。Message分为两部分，header和payload。header是头部信息，用来存储传输的一些特性属性参数。payload是用来装载数据的，他可以携带的任何Object对象，放什么都行，随你。

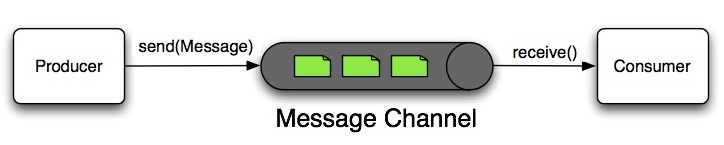

2.MessageChannel

消息管道，生产者生产一个消息到channel，消费者从channel消费一个消息，所以channel可以对消息组件解耦，并且提供一个方便的拦截功能和监控功能。

对于MessageChannel，有以下几种

（1）.PublishSubscribeChannel

发布订阅式通道形式，多用于消息广播形式，发送给所有已经订阅了的用户。在3.x版本之前，订阅者如果是0，启动会报错或者发送的时候报错。在4.x版本后，订阅者是0，则仍然会返回true。当然，可以配置最小订阅者数量（min-subscribers）

（2）.QueueChannel

队列模式通道，最常用的形式。与发布订阅通道不同，此通道实现点对点式的传输方式，管道内部是队列方式，可以设置管道的容量，如果内部的消息已经达到了最大容量，则会阻塞住，直到队列有时间，或者发送的消息被超时处理。

（3）.PriorityChannel

优先级队列通道，我的理解为QueueChannel的升级版，可以无视排队，根据设置的优先级直接插队。（壕无人性）

（4）.RendezvousChannel

前方施工，禁止通行！这个是一个强行阻塞的通道，当消息进入通道后，通道禁止通行，直到消息在对方通道receive()后，才能继续使用。

（5）.DirectChannel

最简单的点对点通道方式，一个简单的单线程通道。是spring-integration的默认通道类型

（6）.ExecutorChannel

多线程通道模式，开启多线程执行点对点通道形式。这个通道博主还未研究，不敢多说……..

3.Message Endpoint

消息的终点，或者我称他为消息节点，在channel你不能操作消息，只能在endpoint操作。对于常用的消息节点，有以下几种

（1）.Transformer

解释者，转换者，翻译者，怎么理解都可以。作用是可以将消息转为你想要的类型。可以将xml形式转换成string类型。

1
2
3
4
5


<!-- Filter过滤器 -->
<int:channel id="filterAChannel"/>
<int:filter input-channel="filterAChannel" output-channel="filterBChannel" expression="payload.name.equals('haha')"/>
<int:channel id="filterBChannel"/>
<int:service-activator input-channel="filterBChannel" expression="@receiveServiceImpl.helloMoreParam(payload.name,payload.age)"/>

（2）.Filter

过滤器，顾名思义，过滤用的，用来判断一个消息是否应该被传输。用我的理解看，他就是spring-integration里面的if语句。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


<!-- transformer转换器 -->
<int:channel id="transformerInChannel"/>
<int:transformer input-channel="transformerInChannel" output-channel="transformerOutChannel"
                     expression="payload.name.toUpperCase() + '- [' + T(java.lang.System).currentTimeMillis() + ']'"/>
<int:channel id="transformerOutChannel">
   <int:queue/>
</int:channel>
<int:outbound-channel-adapter channel="transformerOutChannel" ref="receiveServiceImpl" method="helloTransformer">
   <int:poller fixed-delay="0"/>
</int:outbound-channel-adapter>

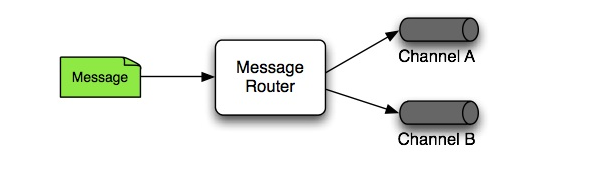

（3）.Router

路由器，用来管理一个消息应该被发送到哪个channel中。相当于JAVA里面的switch case语句吧。判断条件很多，可是使用header里面的参数具体值（比如header里面有个定义为testRouter的参数，数值为A，那么消息经过路由会发送到判断为A的通道内，后面使用中再详细讲解）

（4）.Service Activator

我称他为服务激活器，是一个连接服务实例到消息系统的通用端点。对于服务激活器，可能是因为我理解的不够全面，我总是将他和通道适配器搞混，因为我自己测试发现，激活器和适配器都可以作为一个消息出通道的节点。

（5）.Channel Adapter

通道适配器是将消息通道连接到某个其他系统或传输的端点。通道适配器可以是入站或出站。通常情况下，通道适配器将在消息与从其他系统（文件，HTTP请求，JMS消息等）接收或发送的任何对象或资源之间进行映射。

（6）.Channel Bridge

通道桥梁，用来作为管道之间进行通信使用的，常用情景为：在一个输入管道，将管道的内容发送到另外N个管道输出，配置方式如下

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


<!-- bridge -->
<int:channel id="bridgeSendChannel"/>
<int:bridge input-channel="bridgeSendChannel" output-channel="bridgeReceiveAChannel"/>
<int:channel id="bridgeReceiveAChannel"/>
<int:bridge input-channel="bridgeReceiveAChannel" output-channel="bridgeReceiveBChannel"/>
<int:channel id="bridgeReceiveBChannel">
    <int:queue/>
</int:channel>
<int:outbound-channel-adapter channel="bridgeReceiveBChannel"
                              expression="@receiveServiceImpl.helloBridge(payload.name,payload.age)">
    <int:poller fixed-delay="0"/>
</int:outbound-channel-adapter>

另外还有Splitter（分解器），Aggregator（聚合器）等。对于其他的消息节点，博主还没有做过多研究，就不再次误人子弟了。后续会将未研究到的一一补上。

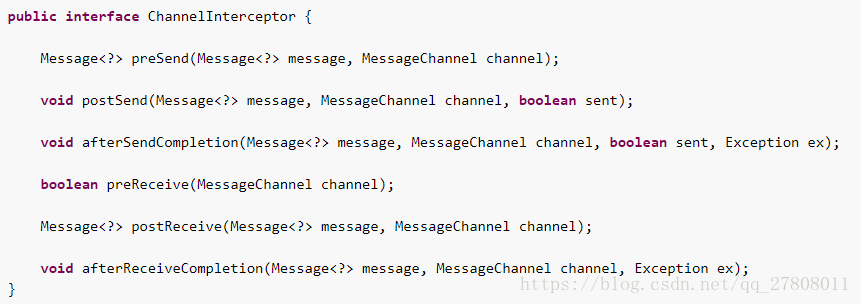

4.Channel Interceptor

管道拦截器，能够以非常优雅，非常温柔的方式捕获管道传递之间的节点。对于拦截器，spring-integration给了我们六种节点

分别是发送前，邮寄后，发送成功后，接收前，接收后，接受成功后。可以分别在不同的节点进行操作。

四、use（demo地址在本文最后）

下面使用到的Test类为

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


import lombok.Data;

/**
 * 普通测试dto
 * @author lin
 */
@Data
public class Test {

    private String name;

    private String age;
}

（1）普通方式

xml配置，这里配置了一个通道helloWorldChannel，配置了个接收激活点，即接收方的地址为helloServiceImpl里面的hello方法。（其中ref指对应接收的类名，method指类里面接收的方法）

1
2
3


<!-- 测试dto模式传输 -->
<int:channel id="testChannel"/>
<int:service-activator input-channel="testChannel" ref="receiveServiceImpl" method="hello"/>

发送方Service里面

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


/**
 * 测试传输dto
 */
@Override
public void testDto() {
    System.out.println("testDto方法");
    Test test = new Test();
    test.setName("testDto");
    test.setAge("18");
    testChannel.send(MessageBuilder.withPayload(test).build());
}

接收方Service里面

1
2
3
4


@Override
public void hello(Test test) {
    System.out.println(test.getName() + " " + test.getAge());
}

（2）普通多参数方式

xml配置，这里通过获取payload里面的具体参数来传参的形式

1
2
3


<!-- 测试多参数传递 -->
<int:channel id="moreParamChannel"/>
<int:service-activator input-channel="moreParamChannel" expression="@receiveServiceImpl.helloMoreParam(payload.name,payload.age)"/>

发送方Service里面，将所有的参数通过Map形式装载到payload里面

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


/**
 * 测试多参数传输
 */
@Override
public void moreParamm() {
    System.out.println("greetMoreParam方法");
    HashMap<String, String> map = new HashMap();
    map.put("name", "moreParam");
    map.put("age", "18");
    helloWorldMoreParamChannel.send(MessageBuilder.withPayload(map).build());
}

接收方Service里面

1
2
3
4


@Override
public void helloMoreParam(String name, String age) {
    System.out.println(name + " " + age);
}

（3）JMS方式

xml配置，这里配置了个MQ，将消息放入mq中进行传递

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


<!-- 测试Mq配置-->
<int:channel id="topicChannel"/>
<bean id="jmsConnectionFactory" class="org.apache.activemq.ActiveMQConnectionFactory">
    <property name="brokerURL">
        <value>tcp://127.0.0.1:61616?trace=true&keepAlive=true</value>
    </property>
    <property name="useAsyncSend" value="true"/>
</bean>
<int-jms:outbound-channel-adapter channel="topicChannel" destination-name="topic.myTopic" pub-sub-domain="true"/>
<int:channel id="listenerChannel"/>
<int-jms:message-driven-channel-adapter id="messageDrivenAdapter" channel="listenerChannel"destination-name="topic.myTopic" pub-sub-domain="true"/>
<int:service-activator input-channel="listenerChannel" ref="messageListenerImpl" method="processMessage"/>

发送方Service里面

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


/**
 * 使用mq进行传输发送方法
 */
@Override
public void send() {
    HashMap<String,Object> map = new HashMap<>();
    map.put("name","MqService");
    map.put("age","18");
    topicChannel.send(MessageBuilder.withPayload(map).build());
}

接收方Service里面

1
2
3


public void processMessage(HashMap<String,Object> map) {
        System.out.println("MessageListener::::::Received message: " + map.toString());
    }

（4）订阅方式

xml配置，这里配置了两个订阅者，订阅者分别是两个方法

1
2
3
4
5
6
7


<!-- 测试订阅发布 -->
<!--min-subscribers=""参数为预期最小订阅者，如果必须有订阅者，则这里填写最少数；默认值为0-->
<int:publish-subscribe-channel id="pubsubChannel"/>
<int:outbound-channel-adapter channel="pubsubChannel" ref="receiveServiceImpl" method="helloReceiveOne">
</int:outbound-channel-adapter>
<int:outbound-channel-adapter channel="pubsubChannel" ref="receiveServiceImpl" method="helloReceiveTwo">
</int:outbound-channel-adapter>

发送方Service里面

1
2
3
4
5
6
7


@Override
public void pubsubSend() {
    Test test = new Test();
    test.setName("pubsubSend");
    test.setAge("18");
    publishSubscribeChannel.send(MessageBuilder.withPayload(test).build());
}

接收方Service里面

1
2
3
4
5
6
7
8
9


@Override
public void helloReceiveOne(Test test){
    System.out.println("One:"+test.getName()+" "+test.getAge());
}

@Override
public void helloReceiveTwo(Test test){
    System.out.println("Two:"+test.getName()+" "+test.getAge());
}

（5）router方式

xml配置，这里配置了一个入口通道，当消息进入入口后，通过判断header里面的’tsetHeader’参数的值，如果值为A，则进入routerAChannel通道，如果为B则进入routerBChannel通道。进入通道后分别进入两者的接收方法中。其中两种方法用了传递类，和多参数传递的形式。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25


<!-- 测试路由 -->
<!-- 路由入口 -->
<int:channel id="routingChannel">
    <int:queue/>
</int:channel>
<!-- 路由器 -->
<int:header-value-router input-channel="routingChannel" header-name="testHeader">
    <int:poller fixed-delay="0"/>
    <int:mapping value="A" channel="routerAChannel"/>
    <int:mapping value="B" channel="routerBChannel"/>
</int:header-value-router>
<!-- 路由出口 -->
<int:channel id="routerAChannel">
    <int:queue/>
</int:channel>
<int:outbound-channel-adapter channel="routerAChannel" ref="receiveServiceImpl" method="helloRouterTest">
    <int:poller fixed-delay="0"/>
</int:outbound-channel-adapter>
<int:channel id="routerBChannel">
    <int:queue/>
</int:channel>
<int:outbound-channel-adapter channel="routerBChannel"
                              expression="@receiveServiceImpl.helloRouterMap(payload.name,payload.age)">
    <int:poller fixed-delay="0"/>
</int:outbound-channel-adapter>

发送方Service里面

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15


@Override
public void routerA(String name, String age) {
    Test test = new Test();
    test.setAge(age);
    test.setName(name);
    routingChannel.send(MessageBuilder.withPayload(test).setHeader("testHeader", "A").build());
}

@Override
public void routerB(String name, String age) {
    HashMap<String,String> map = new HashMap<>();
    map.put("name", name);
    map.put("age", age);
    routingChannel.send(MessageBuilder.withPayload(map).setHeader("testHeader", "B").build());
}

接收方Service里面

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


@Override
public void helloRouterTest(Test test){
    System.out.println("routerA方法");
    System.out.println("helloRouterTest:"+test.getName()+" "+test.getAge());
}

@Override
public void helloRouterMap(String name,String age){
    System.out.println("routerB方法");
    System.out.println("helloRouterMap:"+name+" "+age);
}

（6）网关方式

xml配置，在这里面配置了一个接口类，当调用这个接口的方法时，就会进入网关配置的通道

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19


<!-- 网关通道口模式，dto -->
<int:channel id="getWayChannel">
    <int:queue/>
</int:channel>
<int:gateway service-interface="com.lin.integration.service.interfaces.UseGetWaySender" id="helloGetWaySender"
             default-request-channel="getWayChannel"/>
<int:outbound-channel-adapter channel="getWayChannel" ref="receiveServiceImpl" method="hello">
    <int:poller fixed-delay="0"></int:poller>
</int:outbound-channel-adapter>

<!-- 网关通道口模式，多参数传递 -->
<int:channel id="getWayMoreParamChannel">
    <int:queue/>
</int:channel>
<int:gateway service-interface="com.lin.integration.service.interfaces.MoreParamSender" id="getWayMoreParamSender"
             default-request-channel="getWayMoreParamChannel"/>
<int:outbound-channel-adapter channel="getWayMoreParamChannel" expression="@receiveServiceImpl.helloMoreParam(payload.name,payload.age)">
<int:poller fixed-delay="0"></int:poller>
</int:outbound-channel-adapter>

网关interface里面

1
2
3


public interface UseGetWaySender {
	void sendMessage(Test test);
}

1
2
3


public interface MoreParamSender {
	void sendMessage(Map map);
}

发送方Service里面

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21


/**
 * 测试网关dto
 */
@Override
public void getWay() {
    Test test = new Test();
    test.setAge("18");
    test.setName("getWay");
    useGetWaySender.sendMessage(test);
}

/**
 * 测试网关多参数
 */
@Override
public void getWayMoreParam() {
    HashMap<String, String> map = new HashMap();
    map.put("name", "getWayMoreParam");
    map.put("age", "18");
    moreParamSender.sendMessage(map);
}

（7）全局拦截器

拦截器中，将需要拦截的管道进行拦截，拦截之后就会对这个管道的发送端，接收端进行拦截，拦截的接口在上文已经提到过，拦截的配置如下

1
2
3
4
5


<!-- 全局拦截器 -->
<int:channel-interceptor pattern="testInterceptorChannel" order="3" ref="countingChannelInterceptor">
</int:channel-interceptor>
<int:channel id="testInterceptorChannel"/>
<int:service-activator input-channel="testInterceptorChannel" ref="receiveServiceImpl" method="hello"/>

对于近期的spring-integration研究，这些只是“初探”，如此好的一个框架模式，我也将在今后进行深入研究，会将文章进行补充，希望各位对于我文章里面的不足与错误的地方进行批评指出，从而能互相交流研究，多谢。

参考文献：

https://docs.spring.io/spring-integration/docs/5.0.4.RELEASE/reference/html/

https://www.aliyun.com/jiaocheng/301276.html

https://blog.csdn.net/xiayutai1/article/details/53302652?locationNum=4&fps=1

http://www.iteye.com/topic/744524

https://blog.csdn.net/slivefox/article/details/3740541

https://my.oschina.net/zhzhenqin/blog/86586

http://www.importnew.com/16538.html

demo码云地址（10.21更新，增加了java dsl）：

https://gitee.com/doubletreelin/spring-integration-mydemo.git

目录

Spring-Integration笔记

一、what

二、why

三、how

1.Message

2.MessageChannel

（1）.PublishSubscribeChannel

（2）.QueueChannel

（3）.PriorityChannel

（4）.RendezvousChannel

（5）.DirectChannel

（6）.ExecutorChannel

3.Message Endpoint

（1）.Transformer

（2）.Filter

（3）.Router

（4）.Service Activator

（5）.Channel Adapter

（6）.Channel Bridge

4.Channel Interceptor

四、use（demo地址在本文最后）

（1）普通方式

（2）普通多参数方式

（3）JMS方式

（4）订阅方式

（5）router方式

（6）网关方式

（7）全局拦截器
